DSP2812开发板 QQ2812开发板

一、产品简介

2812开发板是一套基于TMS320F2812 DSP 的学习和二次开发平台。
1、提供了二十多个实验项目，同时提供完整的原理图、代码和常用的外围接口，完全可以作为个人、公司、高校和研究所的初学者学习和教学的工具。
2、同时，引出DSP所有的控制信号和CPLD的32个IO信号，可以作为二次开发的开发平台。
3、采用四层板设计，充分考虑了EMC,EMI以及散热、安装方面的因素，最大可能的引出了所有接口，因此他也可作为功能板直接嵌入到用户的产品当中，大大缩短用户的产品开发周期。

二、特点

1、2812为四层板，更加稳定;
2、2812尺寸为13.5×11cm，更适用于嵌入产品中；
3、2812增加了电源芯片、DSP、CPLD的散热处理；
4、2812引出了SPI、PWM、CPLD的32个IO等接口，方便用户扩展和二次开发；
5、2812增加了1602字符液晶的接口和实验；
6、2812增加了EEPROM IIC的实验；
7、2812将USB芯片由ISP1581改为CY7C68013，更加稳定，开发更加简单；
8、2812将CPLD芯片由EMP7128改为EPM3256，门数扩大一倍，方便用户二次开发；
9、2812的CAN、485接口采用TVS管，对地电容，保护电阻等措施；
10、2812在地线处理上，地线层数字地与模拟地分别覆地，最后通过一个电感单点连接；
11、2812在电源处理上，电源层VCC,3.3V模拟电源,1.8V，电机用5V均分别覆铜；
12、2812在散热处理上，DSP，CPLD，3个电源芯片下部均覆金属焊盘以增加传到散热效果；

三、系统资源

· DSP处理器TMS320F2812，32位定点高速数字处理器，最高工作频率150M；
· 片内内置128K * 16位 FLASH，利用烧写插件可以方便的固化用户程序,FLASH可加密；
· 片内内置 18K * 16位 SRAM；
· 片内内置 4K * 16位 BOOT ROM；
· 片内内置 1K * 16位 OTP ROM；
· 扩展256K * 16位SRAM，IS61LV25616；
· 扩展512K * 16位FLASH，SST39VF800，方便用户烧写较大程序；
· CPLD 使用EPM3256ATC144，5000门，提供下载接口，用户可以编写自己的代码；
· 提供1个8段数码管；
· 提供8个LED发光管，方便状态指示；
· 提供9个独立按键；
· 专用复位芯片MAX706R，保证可靠复位，有独立复位按钮，可手工复位；
· 提供1路RS-232接口，可连接PC进行实验；
· 提供1路RS-485接口，方便用户组网，端口有保护措施；
· 提供1路CAN2.0接口，方便用户组网；
· 提供16路AD输入接口（输入范围0～3V），其中第1、2路可连接DA输出做验证实验，3、4路
输入加了限流和运放跟随处理，输入范围0～3V（注意不要超出范围！）；
· 提供4路DA输出接口；
· 提供1路USB 2.0 DEVICE接口，方案为成熟的CY7C68013芯片，提供现成的固件和PC调用示
例代码，可以方便的同PC进行通讯，进行二次开发；
· 提供耳机插孔，可以方便地实现放音功能；
· 提供话筒插孔，可以方便地进行录音功能；
· 提供12864中文图形液晶接口；
· 提供1602字符液晶接口；
· 提供1个EEPROM，芯片为24LC64，用与IIC总线数据传输实验；
· 提供直流电机控制接口，防反插设计；
· 提供步进电机控制接口，防反插设计；
· 提供SPI接口引出，方便组网；
· 提供6路PWM波输出接口，防反插设计；
· 外扩2路的非屏蔽中断源输入接口；
· 外扩多达5路的可屏蔽中断源输入接口，其中1路可由按键触发；
· 提供多达16路输入，16路输出接口；
· 总线开放，数据线，地址线，控制线、特殊功能引脚全部引出，方便用户二次开发；
· 提供+5V、3.3V、3.3VA、1.8V、GND、GNDF等电源测试点；
· 供电直接由外部稳压电源来提供，更加稳定可靠，USB没有供电功能；
· 提供独立开关，控制电源，方便操作；
· 提供四个固定孔，方便用户安装固定；
· 物理尺寸：13.5 * 11 cm；
· 采用4层板工艺设计，全机器贴片工艺焊接，保证性能可靠、稳定、高速；

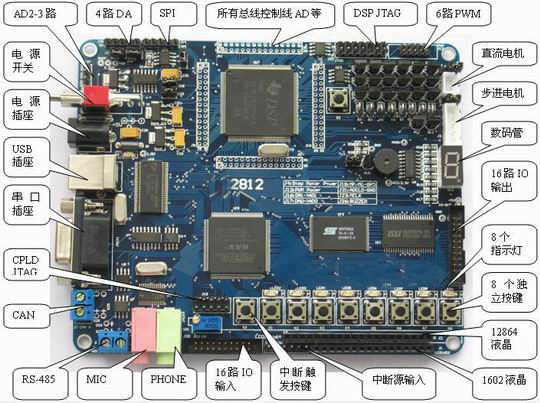

四、扩展接口

· DSP总线、AD、EVA、EVB等所有功能引脚引出，4个30针的插座，管脚间距2mm，用户可以扩
展使用；
· CPLD的16路输入，16路输出IO接口引出，管脚间距2mm；
· 4路D/A输出接口插座，管脚间距2.54mm；
· SPI接口引出，管脚间距2.54mm；
· 符合IEEE 1149.1标准的DSP JTAG接口，IDC14，管脚间距2.54mm，可以配合市面上所有标
准JTAG接口仿真器使用；
· 6路PWM接口引出，管脚间距2mm；
· 直流电机接口引出，管脚间距2.54mm；
· 步进电机接口引出，管脚间距2.54mm；
· 12864中文图形液晶接口引出，20p孔座，管脚间距2.54mm；
· 1602字符液晶接口引出，16p孔座，管脚间距2.54mm；
· 2路NMI和4路EINT输入接口引出，管脚间距2.54mm；
· CPLD的标准JTAG接口，IDC10插座，管脚间距2.54mm，可下载自己编写的CPLD代码；
· 1路耳机插孔（青色）；
· 1路话筒插孔（粉色）；
· RS-485接口插座，2位蓝色端子,5.08mm间距；
· CAN2.0总线接口插座，2位蓝色端子,5.08mm间距；
· RS-232标准DB9孔式接口插座；
· 1路USB DEVICE B型接口标准插座；
· DC 5V外部电源输入接口；

五、代码及实验项目

实验1． 内部定时器0跑马灯实验；
实验2． 内部定时器2交通灯实验；
实验3． 事件管理器实验；
实验4． 数码管显示实验；
实验5． 蜂鸣器控制实验；
实验6． 外部RAM读写实验；
实验7． 外部FLASH读写实验；
实验8． GPIO控制实验；
实验9． 外部中断控制实验;
实验10．DA转换实验；
实验11．RS-232接口通讯实验；
实验12．RS-485接口通讯实验；
实验13．CAN总线接口实验；
实验14．USB与PC通讯实验（提供固件代码与PC DEMO代码）；
实验15．直流电机控制实验；
实验16．步进电机控制实验；
实验17．12864图形液晶显示实验；
实验18．1602字符液晶显示实验;
实验19．放音与录音实验；
实验20．AD-DA联合实验；
实验21．IIC EEPROM读写数据实验；
实验22．CPLD烧写实验；


以上实验项目均提供C语言版本的程序源代码，并有详细中文注释。

六、相关资料

1． 完整的原理图（PDF格式，保证与PCB完全吻合），快速掌握多项实用接口的应用；
2． 所有实验提供C语言源代码，均有详细中文注释；
3． 在线烧写FLASH的方法与工具，用以固化用户自己的程序；
4． 芯片手册：提供开发板上全部芯片的芯片资料；
5． 送原版TI DSP开发环境CCS2.2 for C2000；
6． 提供仿真器驱动及其他DSP书籍光盘相关学习资料；
7． 赠送Acrobat reader、Keil C、Bushound USB总线监听软件、Sscom串口调试助手等调试工具；
8． 赠送Altera下载线原理图；
9． 赠送液晶字模软件；
10．赠送TCP/IP协议卷：卷1～3；
11．赠送USB规范文档；
12．赠送CAN2.0规范文档；
13．赠送U盘系统说明文档；
14．赠送FAT16、FAT32系统说明文档；
15．赠送 UCOS-II 在F2812上的移植源码；
16．赠送 FFT、FIR等算法库；

七、典型应用

教学应用、工业自动化控制、UPS、电机控制、机器人；
变频控制、汽车、机械、磁盘驱动、数字滤波；
振动分析、交流伺服、直流电机控制等。

八、装箱清单（基本配置）

1、 2812开发板1块；
2、 ＋5V直流稳压电源1个；
3、 USB高级屏蔽连线1条；
4、 串口直连线1条（一头针一头孔）；
5、 1602液晶模块1个；
6、 直流电机1个；
7、Altera CPLD下载线；
8、 用户光盘一张；
9、 DSP超值学习资料光盘一张（DVD）；
10、 保修卡、产品清单；


其他可选配件

1、步进电机： 25元；
2、12864中文图形液晶：95元；
3、232-485转换头：30元（做RS-485实验需要用到）；
4、USB-232转换电缆：60元（力特USB2.0，精挑细选出来的，兼容性好）；
5、USB-CAN转换器：580元；
6、CAN232B智能CAN总线转换器：780元.

九、技术支持和售后服务说明

用户凭购买时的唯一序列号，可以获得电话，QQ在线，E-mail等不同形式的技术支持，另外一定要加入到我们的QQ群41975626，我们会在QQ群中一起讨论相互帮助，并不定期公布互动实验程序设计的源码。用户凭保修卡可以获得1个月包换，1年保修的售后服务。
